Rantai tambatanadalah rantai keluli tugas berat yang digunakan untuk mengamankan kapal, platform luar pesisir atau aset terapung di kedudukan di dasar laut. Ia berfungsi sebagai peranan ganda: pertama, menyerap dan mengedarkan daya dari angin, gelombang, semasa dan air pasang; dan kedua, memastikan pemeliharaan stesen yang stabil di bawah keadaan marin yang berubah-ubah.

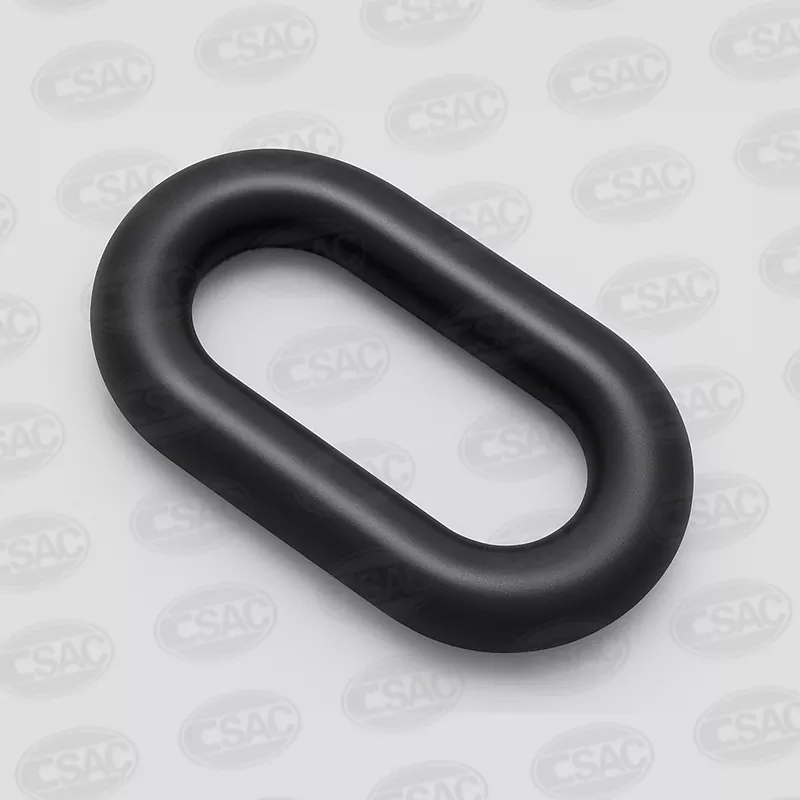

Rantaian tambatan pada dasarnya adalah satu siri pautan rantaian keluli yang saling berkaitan (Studless atau Studlink) yang membentuk garis tambatan dari fairlead aset terapung atau tunduk kepada sauh di dasar laut. Ia mesti memenuhi kekuatan tinggi, keletihan, kakisan, lelasan dan keperluan prestasi beban dinamik.
Parameter utama untuk rantaian tambatan gred tinggi biasa mungkin termasuk (tetapi tidak terhad kepada) yang berikut:
| Parameter | Nilai / keterangan biasa |
|---|---|
| Diameter pautan nominal (d) | mis., 100 mm, 127 mm, 137 mm (untuk aplikasi luar pesisir terapung yang besar) |
| Beban pecah (BL) | Ditakrifkan oleh piawaian klasifikasi, bergantung kepada gred rantai (R3, R4, R5 dll) |
| Jisim unit per meter (m) | Untuk Rantaian Tanpa Stud: M ≈ 19.9 d² (TE/M) mengikut diameter pautan dalam meter |
| Modulus Young (E) | Nilai tipikal: 5.44 × 10 ⁷ kn/m² untuk tanpa stud; 6.40 × 10 ⁷ kn/m² untuk rantai studlink |
| Panjang rantai (l) | Bergantung pada kedalaman air, skop, reka bentuk catenary. Contohnya 10 MW separa tenggelam dalam 44 m kedalaman yang digunakan panjang rantai ~ 650 m. |
| Kehidupan Keletihan / Keadaan Perkhidmatan | Mesti disahkan di bawah beban dinamik, keadaan laut, memakai rantai, lelasan di laut |
Contohnya, pengeluar mungkin membekalkan rantaian tambatan tanpa stud diameter nominal 127 mm, jisim unit ~ 0.353 t/m (dari kajian).
Kekuatan dan ketahanan yang tinggi- Rantaian Mooring direka untuk menahan beban dinamik berat (dari angin, gelombang, semasa) dan menyediakan hubungan yang mantap antara aset terapung dan dasar laut. Mereka disukai di atas garis sintetik dalam persekitaran yang keras atau jangka panjang.
Skop dan penyerapan tenaga- Panjang rantai yang direka dengan betul (skop) mewujudkan bentuk catenary, memberikan kekuatan pemulihan berat dan mendatar. Sebagai contoh, rantaian yang lebih lama bertindak sebagai peredam terhadap beban kejutan.
Keberkesanan kos dan kitaran hayat-Walaupun kos pendahuluan rantaian berat adalah tinggi, hayat perkhidmatannya, penyelenggaraan yang rendah (berbanding dengan sistem tambatan lain), dan kebolehpercayaan menjadikannya pelaburan yang baik. Untuk turbin angin terapung luar pesisir kos rantaian tambatan adalah bahagian utama tetapi dibenarkan sistem.
Kesedaran memakai dan penyelenggaraan-Pakai sering tertumpu di bahagian "chafe" di mana rantai terletak di dasar laut dan mengalami lelasan yang disebabkan oleh gerakan. Pemeriksaan tetap diperlukan.
Kesediaan masa depan- Memandangkan pemasangan luar pesisir bergerak ke dalam air dan platform terapung meningkatkan kapasiti, diameter rantai, panjang dan ketahanan keletihan meningkat. Kajian kepekaan parameter menunjukkan panjang mempunyai kesan utama terhadap tindak balas dinamik.
Oleh itu, rantaian tambatan bukan sekadar "rantai berat" tetapi komponen kejuruteraan halus yang spesifikasi yang betul sangat mempengaruhi keselamatan operasi, kos dan umur panjang.
Mulailah dengan menubuhkan beban alam sekitar (angin, gelombang, semasa), kedalaman air, keadaan dasar laut dan sampul gerakan aset terapung. Gunakan teori tambatan catenary untuk menentukan panjang rantai yang diperlukan, diameter, berat setiap meter, beban utama, faktor keselamatan. Sebagai contoh: panjang rantai dan diameter nominal mempengaruhi ketegangan, kekakuan, tingkah laku seksyen berbohong.
Pilih gred rantai (mis., R3, R4), jenis pautan (tanpa stud untuk banyak moorings), selesai (salutan, galvanizing, elaun kakisan). Semak data pengilang untuk jisim unit, beban pecah, modulus.
Menyebarkan rantaian dalam segmen, selamat ke Fairlead Anchor dan Vessel. Menyediakan skop rantaian yang betul (selalunya 2 × -3 × kedalaman air bergantung pada tapak). Memastikan bahagian berbaring di dasar laut cukup untuk menyerap pergerakan; Terlalu pendek boleh menyebabkan beban kejutan yang tiba -tiba, terlalu lama dapat mengurangkan kekakuan memulihkan.
Memantau panjang rantai, ketegangan, orientasi, hubungan dasar laut. Gunakan kaedah pengukuran (kaliper, photogrammetry) untuk mengukur pemanjangan atau memakai pautan.
Mewujudkan program pemeriksaan. Kawasan utama: Pautan pemanjangan, penembusan kakisan, pakai pada hubungan dasar laut, retak keletihan. Menggantikan atau membaik pulih rantaian seperti yang diperlukan.
Kesan Slack-TautDalam air cetek: rantai yang terlalu panjang mungkin kendur dan menyebabkan gerakan yang berlebihan; Terlalu pendek boleh menyebabkan pra-ketegangan yang tinggi dan berkurangan margin keselamatan. Analisis sensitiviti menunjukkan panjang menguasai.
Pakai zon: Bahagian chafe (di mana rantai menyentuh dasar laut) menderita lelasan; Pemantauan diperlukan.
Kakisan dan keletihan: Terutama dalam persekitaran laut, penyelenggaraan dan rawatan perlindungan adalah kunci.
Skop yang tidak betul: Jika skop rantaian tidak sesuai (panjang vs daya kedalaman vs daya) maka penambatan prestasi merendahkan.
Dengan pengembangan angin terapung, medan minyak & gas air yang lebih dalam, dan peningkatan permintaan untuk kebolehpercayaan stesen, rantai tambatan sedang berkembang. Trend utama termasuk:
Meningkatkan diameter nominal dan jisim unit sebagai kedalaman air dan saiz platform berkembang. Sebagai contoh, kajian menunjukkan bergerak dari 117 mm hingga 137 mm meningkatkan margin keselamatan.
Gred bahan canggih dan keluli tahan lasak untuk memanjangkan hayat perkhidmatan di bawah beban dinamik.
Teknologi pengukuran dan pemantauan yang lebih baik untuk pemeriksaan rantai (calipers optik, photogrammetry) untuk pengurusan kitaran hayat yang lebih baik.
Pemahaman yang lebih besar mengenai panjang rantaian vs tingkah laku dinamik (analisis sensitiviti) yang membolehkan reka bentuk yang lebih bijak untuk mengurangkan kos sambil mengekalkan keselamatan.
Integrasi dengan sistem pemantauan masa nyata (sensor ketegangan, sensor memakai) yang membolehkan penyelenggaraan ramalan dan mengurangkan downtime.
Kemampanan: Memandangkan elaun kakisan, kitar semula keluli rantai, dan pengubahsuaian kos efektif berbanding penggantian.
Oleh itu, memilih pembekal rantaian mooring berkualiti tinggi kini bukan sahaja memastikan prestasi sekarang tetapi juga bukti masa depan untuk aset marin yang berkembang.
Soalan biasa mengenai rantaian tambatan
S1: Apakah diameter rantai yang harus dipilih untuk saiz kedalaman air dan platform yang diberikan?
A1: Diameter bergantung kepada beban yang diharapkan (beban pecah, kehidupan keletihan) seperti yang ditakrifkan oleh peraturan klasifikasi dan sampul pergerakan aset. Sebagai contoh, kajian menunjukkan bahawa meningkatkan diameter nominal mengurangkan gerakan mendatar platform terapung di bawah keadaan yang diberi nilai dan melampau. Pereka bentuk harus menilai kedalaman air, semasa, keadaan gelombang, beban fairlead yang dijangka, dan memilih diameter dengan faktor keselamatan yang mencukupi.
S2: Berapa kerapkah rantaian tambatan diperiksa dan apakah titik pemeriksaan utama?
A2: Kekerapan pemeriksaan bergantung kepada persekitaran dan kritikal aset. Titik pemeriksaan utama termasuk pemanjangan pautan, pakai pada hubungan laut, penembusan kakisan, retak keletihan, dan keadaan titik utama. Pakai sering tertumpu di bahagian chafe. Pemeriksaan tahunan atau bi-tahunan yang ditambah dengan pemantauan dalam perkhidmatan adalah dinasihatkan untuk moorings kritikal.
Kesimpulannya, rantaian tambatan yang dipasang dengan baik, dipasang dengan baik dan dikekalkan adalah komponen asas bagi mana-mana sistem perompak laut. Ia memastikan keselamatan, kebolehpercayaan, dan nilai jangka panjang untuk aset terapung. Dalam konteks ini, rantai tambatan berkualiti tinggi yang ditawarkan olehZhongnan Anchor Chain Co., Ltd.Menyediakan penyelesaian yang mantap untuk tuntutan pemeliharaan stesen semasa dan masa depan. Untuk sokongan spesifikasi yang lebih terperinci atau untuk meneroka penyelesaian rantaian yang disesuaikanHubungi kami.
